Особенности радиомодема РМТ-433
РМТ‑433 предназначен для построения радиосетей сбора данных и удалённого управления стационарными объектами, а также для передачи цифровой информации по радиоканалу в производственно-технологических сетях связи или в качестве радиоудлинителя промышленных интерфейсов RS‑232/RS‑485.
РМТ‑433 имеет исполнения с интерфейсами RS‑232/RS‑485, RS‑232(ТТЛ-UART) или Ethernet.
РМТ‑433 обеспечивает сквозное (без обработки) преобразование данных пользователя в радиочастотный сигнал и обратное преобразование данных на удалённом объекте.
РМТ‑433 позволяет выполнять обмен данными между устройствами с интерфейсами различных типов, работающих с разными скоростям. Например в Центре опроса используется базовый РМТ‑433 с интерфейсом RS‑232, а для соединения с периферийным оборудованием используются абонентские РМТ‑433 с интерфейсами RS‑485.
РМТ‑433 в режиме работы «Мост» реализует топологию «каждый с каждым» или «точка-точка», в режиме работы «Маршрутизатор» реализует топологию «Фрактальная снежинка» с возможностью множественной ретрансляции по каждому отдельному направлению, используется адресное пространство от 1 до 254, Центру опроса соответствует адрес 0.
РМТ‑433 позволяет совместно с радиомодемом-маршрутизатором РАЙПЕКС создавать сегменты гибридной радиосети для передачи данных от нескольких Центров опроса.
Программно устанавливаемая мощность от ‑17 дБм до +16 дБм, 127 частот в диапазоне от 433,1 МГц до 434,7 МГц.
Чувствительность приёмника для обеспечения BER 10‑2 при скорости в радиоканале 4800 кбит/сек составляет ‑120 дБм.
РМТ‑433 является самым малогабаритным в своем классе УКВ радиомодемом и обеспечивает самые передовые характеристики с точки зрения скорости передачи данных, функциональности, качества и надёжности, производится в Российской Федерации и для распространения на территории Таможенного союза имеет все необходимые сертификаты и разрешения.
РМТ‑433 сочетает в себе простоту в настройке с возможностью маршрутизации и адресной передачи информации в радиоканале, встроенное программное обеспечение не требует дополнительных систем антивирусной защиты (Kaspersky Endpoint Security, ESET NOD32 и т.п.).
РМТ‑433 имеет простое конфигурирование, доступное как локально (при непосредственном подключении по выбранному интерфейсу), так и удалённо через (через радиоканал), RSSI‑мониторинг позволяет контролировать работоспособность каждого радиосоединения.
|
 |
|
|
|
 |
| |

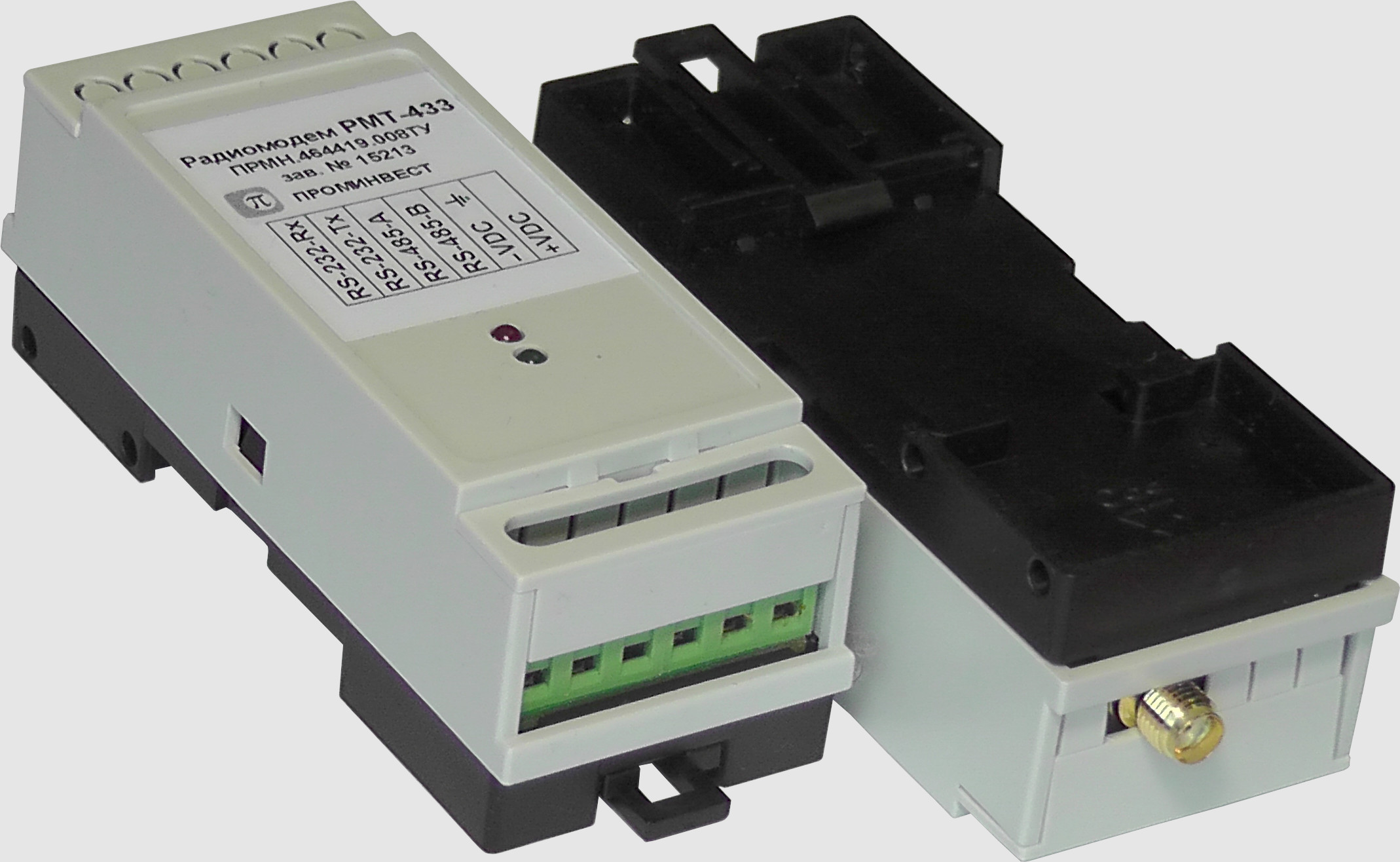

Радиомодем 0,01 Вт |
|
|
|
|
 |
|
|
|
|
|
| |

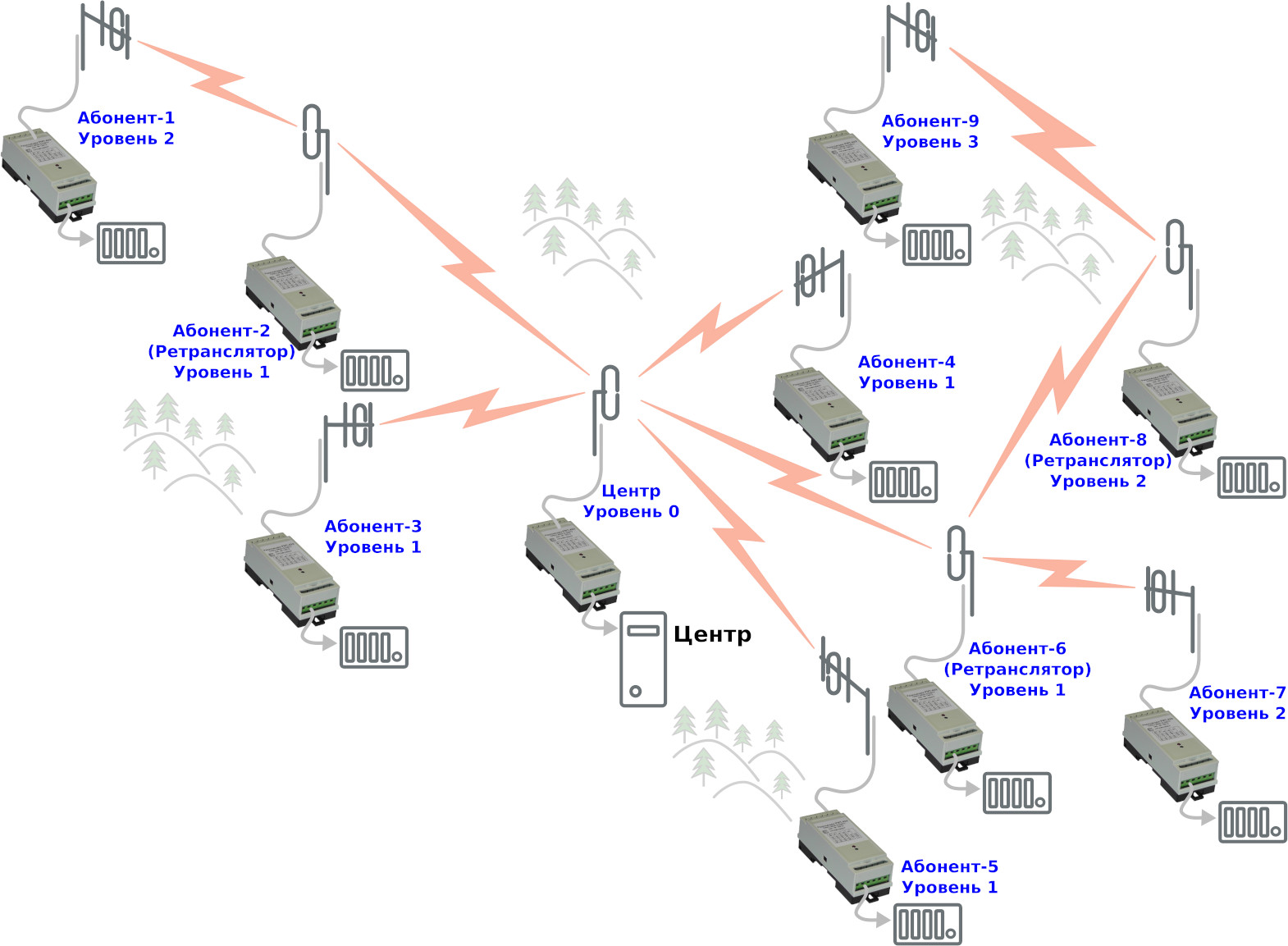

Ретрансляция в режимах с Маршрутизацией |
|
Основные характеристики
- Варианты исполнения интерфейса RS‑232/485, RS‑232(ТТЛ-UART) или Ethernet
- применение в разных точках радиосети радиомодемов с различными вариантами исполнения интерфейсов позволяет объединять устройства с различными вариантами подключения.
- Интерфейсы доступа к настройкам радиомодема
- программный конфигуратор с интуитивно понятным интерфейсом;
- возможность как локального, так и удалённого доступа для управления и контроля.
- Частотные исполнения
- безлицензионный частотный диапазон от 433,1 МГц до 434,7 МГц;
- программно назначаемая скорость в радиоканале 57600, 38400, 9600 или 4800 бит/сек.
- Программируемая мощность передатчика
- программируемый уровень мощности передатчика от -17 до +16 дБм (опционально до 30 дБм).
- Энергопотребление
- потребление 0,75 Вт при 12В пост.
- Температурный диапазон эксплуатации
- рабочая: минус 40 ... плюс 80 ºC.
- Удобство настройки и обслуживания
- программный конфигуратор, работающий на ОС Linux, Windows;
- подключение для конфигурирования не требует дополнительных интерфейсов;
- быстрый доступ как локальный, так и удалённый.
- Режимы работы «Мост» или «Маршрутизатор»
- может функционировать в качестве радиомодема «прозрчной» передачи даных, когда поступающая через интерфейс информация отправляется в радиоэфир и принимается всеми радиомодемами, находящимися в пределах радиодосягаемости;
- может обеспечивать адресную доставку с множественной целевой ретрансляцией пакетов с форматами адресов типа «ModBus»;
- предоставляет внешнюю систему адресов для SCADA‑протоколов, не имеющих в составе пакетов адресов типа «ModBus».
- Оптимизация радиопротокола
- увеличение пропускной способности на отдельных сегментах радиосети;
- метод оптимизации, ориентированный на короткие пакеты.
- Антиколлизионные протоколы управления доступом к радиоканалу
- распределённое управление доступом к радиоканалу позволяет синхронизировать работу подключаемого оборудования таким образом, чтобы исключить коллизии в радиоканале.
- Функция мониторинга RSSI
- позволяет в произвольной или каждой точке радиосети осуществлять мониторинг радиосоединений.
- Надёжность
- 3 года стандартной гарантии, специальные и промышленные компоненты;
- технологические и климатические испытания стандартно -40ºC...+80ºC для каждого радиомодема.
- Встроенная флэш-память
- сохранение конфигурации во встроенной флэш-памяти, в т.ч. при выключенном питании;
- обновление версии встроенного ПО.
- Термобокс IP56 для уличного применения
- подантенное размещение термобокса с целью снижения потерь в фидерном тракте;
- внутренняя термостабилизация.
- Гибридные радиосети
- позволяет совместно с радиомодемом-маршрутизатором РАЙПЕКС создавать сегменты гибридной радиосети для передачи данных от нескольких Центров опроса.
Предлагаем следующие услуги:
- поставка оборудования
- поставка телескопических мачтовых устройств
- установка и монтаж с выездом на объект к заказчику
- гарантийное и послегарантийное обслуживание в сервис центре
Технические характеристики
|
РМТ-433-W |
РМТ-433-N |
РМТ-433-U |
| Диапазоны частот |
433,1÷434,7 МГц |
433,1÷446,1 МГц |
| Шаг сетки |
50 кГц |
12,5 кГц |
6,25 кГц |
| Количество каналов |
до 32 |
до 128 |
2080 |
| Скорость передачи данных по радиоканалу |
1200÷115200 бит/сек |
1200÷57600 бит/сек |
300÷ 57600 бит/сек |
| Выходная мощность |
-11÷15 дБм
(опционально до 30 дБм) |
| Максимальная нестабильность частоты |
5 × 10-6 |
2,5 × 10-6 |
| Режим работы |
симплекс |
| Чувствительность приемника на скорости в радиоканале 1,2 кбит/с при BER=10-3 |
–112 дБм |
–123 дБм |
| Избирательность приемника |
не менее 37 дБ |
не менее 60 дБ |
| Метод модуляции |
FSK |
GFSK |
| Скорость передачи данных по интерфейсу RS-232/ RS-485 |
1200÷115200 бит/сек |
| Напряжение питания |
7÷26 В (номинал 12 В) |
Ток потребления
(при различных типах интерфейса) |
от 35 до 80 мА
не более 1 А при вых. мощности 30 дБм |
Габаритные размеры
(исп. на DIN-рейку) |
80 × 36 × 30 мм |
80 × 65 × 30 мм |
Габаритные размеры
(исп. на IP67) |
145 × 65 × 65 мм |
| Масса (исп. на DIN-рейку) |
50 г |
75 г |
| Масса (исп. IP67) |
420 г |
|
